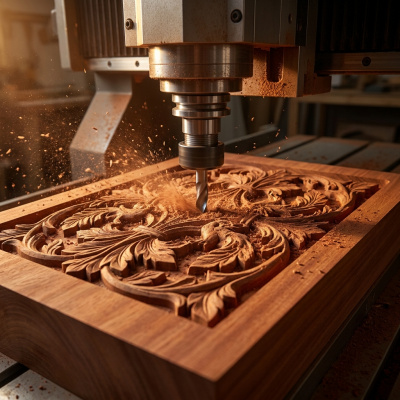

ЧПУ-фрезерование МДФ и массива: как подготовить файл и не сжечь фрезу на первом прогоне

Оператор ЧПУ-станка, который впервые получил задание фрезеровать массив дуба, предварительно поставив на машину ту же фрезу и те же режимы, что использовались для МДФ, обычно понимает разницу после первого прохода — по запаху горелого дерева и характерному вою шпинделя. Материалы, которые внешне выглядят похожими плитами и досками, ведут себя в зоне реза принципиально по-разному.

Почему МДФ и массив — разные миры для фрезы

МДФ — это однородная спрессованная масса из древесных волокон и смол. Однородность — ключевое слово: фреза встречает одинаковое сопротивление по всей глубине и длине прохода, без сучков, свилей и перепадов плотности. Именно это позволяет увеличивать скорость подачи на 30–40% по сравнению с массивом: материал предсказуем, нагрузка на инструмент стабильна. Массив — другая история. Дуб или ясень имеют выраженную слоистую структуру: ранняя древесина (рыхлая) и поздняя (плотная) чередуются в годичных кольцах, и фреза в процессе одного прохода постоянно меняет условия работы. Добавьте к этому направление волокна: поперёк него сопротивление резанию значительно выше, чем вдоль, что на высоких скоростях немедленно сказывается на температуре режущей кромки.

Режимы: что реально работает в цехе

Для МДФ при раскрое или выборке фрезой диаметром 6 мм рабочий диапазон скорости подачи по осям XY — 1200–3500 мм/мин, обороты шпинделя — 18 000–24 000 об/мин, глубина за проход — до 10 мм. Скорость резания для МДФ — 250–450 м/мин, подача на зуб — 0,05–0,15 мм/зуб. Для дерева (дуб, ясень, бук) — та же фреза 6 мм, но скорость резания опускается до 150–340 м/мин, подача на зуб — 0,09 мм для двузубой фрезы, глубина за проход — не более одного диаметра фрезы для твёрдых пород. Скорость врезания по оси Z для массива — 1/10 от скорости горизонтальной подачи, и это не совет, а железное правило: вертикальное врезание «в лоб» убивает инструмент быстрее, чем что-либо другое. Скорость вращения шпинделя при работе с твёрдым массивом — 15 000–18 000 об/мин: на 20–24 тысячах оборотов тепло генерируется быстрее, чем стружка успевает его унести.

Шпонированная МДФ: третий сценарий

Отдельного разговора заслуживают шпонированные плитные материалы (МДФ, ДСП или столярные плиты). На первый взгляд кажется, что это всё та же МДФ с тонкой «рубашкой» сверху — и режимы можно оставить прежними. На практике всё сложнее. Шпон — живой материал с направлением волокна, и при фрезеровании поперёк волокна на высокой подаче режущая кромка не срезает шпон, а разрывает его, оставляя вырванные ворсины и расслоения по краю. Скорость подачи для шпонированной МДФ снижают на 20–30% относительно базовой, а обороты шпинделя корректируют до 18 000–20 000 об/мин, чтобы избежать подгорания тонкого слоя шпона при замедленном движении фрезы. Первый проход по контуру делают с отступом 0,5–1 мм от финальной линии — именно этот чистовой припуск на финишном проходе даёт ровный край без вырывов.

Подготовка файла: что закладывают в CAM до первого прогона

Часто ошибки случаются не в момент резки, а на этапе подготовки управляющей программы. Первая типичная проблема — неправильная стратегия врезания. В CAM-системе для массива нужно выбирать спиральное или дугообразное врезание (helical entry), а не вертикальное: это многократно снижает пиковую нагрузку на инструмент в начале каждого кармана или паза. Вторая проблема — попутное или встречное фрезерование. Для чистового прохода по массиву предпочтительно попутное: инструмент врезается в максимальную толщину стружки и выходит к нулю, а не наоборот, — поверхность получается чище, усилие на фрезу равномернее. Третья ошибка — назначение постоянной глубины прохода без учёта диаметра фрезы: для мягких пород допускается полтора диаметра за проход, для жёстких (дуб, ясень, граб) — не более одного диаметра, для особо твёрдых — не более половины. Отдельный параметр, который новички часто оставляют по умолчанию, — шаг между проходами при зачистке: он не должен превышать 30% рабочего диаметра фрезы, иначе поверхность получает гребни, которые потом снимаются шлифовкой.

Инструмент: чем отличаются фрезы для МДФ и массива

МДФ — высокоабразивный материал. Содержащиеся в нём связующие смолы и минеральные примеси не налипают на фрезу, а работают как наждак, стремительно затупляя (истирая) режущую кромку твердосплавного инструмента. Ресурс твердосплавной фрезы по МДФ — 100–300 погонных метров реза, а при интенсивной работе с плотной МДФ инструмент деградирует ещё быстрее. Поэтому для МДФ чаще применяют двухзаходные спиральные фрезы с увеличенной канавкой для отвода стружки и антиналипающим покрытием. Для массива твёрдых пород — двухзаходные, трёхзаходные или компрессионные (со встречным направлением ножей) фрезы с острой геометрией, которые обеспечивают чистый срез волокна без сколов. Алмазный инструмент на МДФ держит ресурс в разы дольше твердосплавного, но экономически оправдан только при действительно крупных тиражах: для штучных и мелкосерийных изделий твёрдый сплав при правильных режимах вполне достаточен.

Режимы в одной таблице

Что проверить перед первым прогоном

Если программа написана впервые под новый материал, в цехе принято делать не «первый прогон», а «воздушный прогон» (air cut): станок отрабатывает программу без врезания или с врезанием на 0,5 мм, и оператор смотрит на траекторию, порядок съёма и поведение шпинделя. Затем — один рабочий проход с визуальным контролем качества кромки и температуры фрезы (рука, поднесённая к инструменту сразу после прохода, не должна чувствовать обжигающего жара — тёплый металл допустим, горячий означает неверный режим). Только после этого программу запускают в серию. Это правило работает независимо от того, режете вы МДФ под покраску или заготовку из ясеня под фасад с фрезерованным профилем.

Для тех, кто работает с МДФ под эмаль, гибкой МДФ для радиусных фасадов или массивом из отечественных и экзотических пород — всё это есть в ассортименте «Буманс». Правильный материал с известной плотностью и влажностью — это уже половина успеха на первом прогоне.
